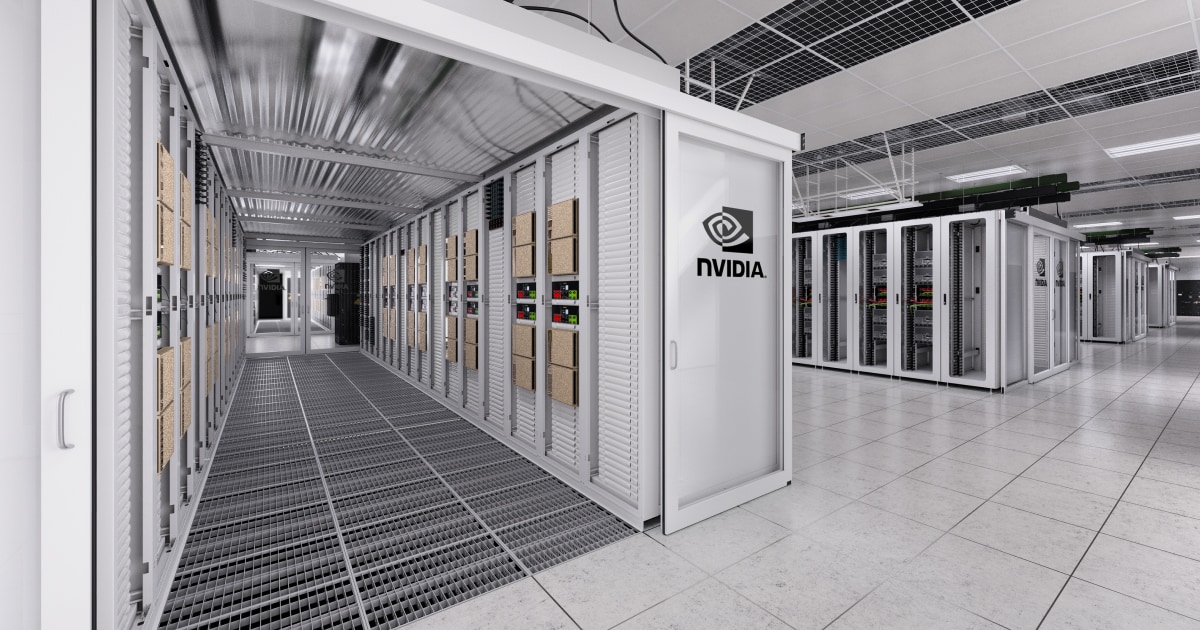

NVIDIA 数据中心场景官方图(厂商图)
场景图 · 萬安算力百科(NVIDIA 官网)

H100 NVL

NVIDIA Hopper · 94GB HBM3 PCIe · 机型词条 #018

概述OVERVIEW

H100 NVL是 NVIDIA H100 的 PCIe 双槽风冷形态:94GB HBM3 单卡显存、FP8 3,341 TFLOPS、FP64 Tensor 60 TFLOPS,功耗 350-400W 可配置,NVLink 桥接 600GB/s(2/4-way)——不需要 HGX 基板整机,标准 x86 服务器直插即用(官方规格快照口径[1])。

它与 HGX H100 基板版(SXM)的关系:同芯不同形态——NVL 版是 PCIe 双槽风冷插卡,HGX 基板版是 SXM 液冷/风冷整机(8 卡 NVLink 全互联)。对采购方:PCIe 部署门槛低一档——不需要基板整机,标准 x86 服务器直插即用。94GB 显存对 H100 PCIe 的 80GB 提升 17.5%。

与 H200 NVL 对照:显存 94GB 对 141GB(-33%)、带宽 3.9TB/s 对 4.8TB/s、FP8 同为 3,341 TFLOPS——H200 NVL 是 H100 NVL 的显存直系升级(官方对照口径[1])。本词条不带行情带——价格以货主实际报价为准。

适用场景FIT

萬安指数(0–100):本库按公开规格加权估算——显存 40% + 互联 30% + 生态 30%。

大模型推理服务90萬安指数
94GB HBM3 单卡装 70B 级 INT8——大模型在线推理的主力 PCIe 卡(官方规格口径[1])。
推理扩展(多卡 NVLink 桥接)85萬安指数
NVLink 桥接 2/4 卡 600GB/s——推理吞吐扩展不用 HGX 基板(官方规格口径[1])。
视频转码 / 直播87萬安指数
7×NVDEC | 7×JPEG——视频转码与图像处理的大规模流水线底座。
大模型训练65萬安指数
PCIe 互联受限(600GB/s 桥接 vs HGX 900GB/s 全互联)——大规模训练看 HGX SXM 系。

沿革HISTORY

2023 年,H100 NVL 发布:Hopper 世代的 PCIe 推理旗舰——94GB HBM3 显存较 H100 PCIe 的 80GB 提升 17.5%,FP8 Tensor Core 3,341 TFLOPS 同档(官方规格快照口径[1])。

2024-2025 年,推理走量:大模型在线推理需求爆发——PCIe 即插即用 + 94GB 大显存让 H100 NVL 成为推理侧走量主力之一(本库整理口径)。

2025-2026 年,Blackwell 接棒:RTX PRO 6000 Blackwell 与 B200/B300 系发布——H100 NVL 转入存量与并行流通(本库整理口径)。跨境流通政策仍在演进,本库表述为公开报道口径、不构成法律意见。

技术规格SPECIFICATIONS

项目规格(H100 NVL · 官方口径)
架构NVIDIA Hopper
单卡显存94GB HBM3
显存带宽3.9TB/s
FP8 / INT83,341 TFLOPS / 3,341 TOPS
FP161,671 TFLOPS
FP64 / FP64 Tensor30 / 60 TFLOPS
FP3260 TFLOPS
互联NVLink 600GB/s | PCIe Gen5:128GB/s
编解码器7 NVDEC | 7 JPEG
功耗350-400W(可配置)
形态PCIe 双槽风冷
MIG最多 7 实例 @ 12GB

规格以 NVIDIA 官方快照为准(2026-10 口径[1],与本库薄卡逐条对账一致)。

H100 NVL · PCIe 双槽94GB HBM3 · 350-400W · 风冷 HGX H100 8卡 · SXM80GB HBM3 · 700W · 基板 H100 家族两形态对照(NVIDIA 官方口径)

H100 家族三形态对照THREE FORMS

项目H100 NVL(PCIe)HGX H100 8卡(SXM)H200 NVL(PCIe)
显存94GB HBM380GB HBM3 × 8141GB HBM3e
互联NVLink 桥接 600GB/sNVLink 900GB/s 全互联NVLink 桥接 900GB/s
FP83,341 TFLOPS3,358 TFLOPS3,341 TFLOPS
功耗350-400W700W(可配置)600W(可配置)
选型一句话推理/单机直插大规模训练集群大显存推理升级

家族成员FAMILY

H100 家族按形态分档;NVL 版是 PCIe 推理旗舰:

H100 NVL(94GB PCIe 双槽风冷 · 本词条)HGX H100 8 卡(SXM 基板 · NVLink 全互联)H100 PCIe(80GB · 原版 PCIe)H200 NVL(141GB HBM3e · 详见词条)

散热与部署COOLING

H100 NVL 是 PCIe 双槽风冷插卡(350-400W 可配置)——标准 x86 服务器直插即用,不需要 HGX 基板整机(官方规格快照口径[1])。部署三对表:供电(400W 档需够额的 PSU 与 16-pin CEM5 供电线)、PCIe Gen5 直连(x16 直连 CPU,过 switch 吃带宽)、风道(400W 满载的双槽卡风道压力大于 300W 段——进风温度控制)。

多卡部署:2 卡 NVLink 桥接器可达 600GB/s 互联——推理吞吐扩展不需要 HGX 基板。4 卡桥接进一步扩展但需要专用桥接套件。部署密度:2U 服务器常见 2-4 卡配置(400W×4=1.6kW 的风道压力要认真算)。

模型适配MODEL FIT

模型 / 场景显存需求(FP16 估算)H100 NVL 部署口径萬安指数
70B 级推理(INT8)约 70GB单卡 94GB 余量充足 + MIG 切分多租户88
13B 级推理(FP16)约 26GB单卡轻松 + MIG 切分多实例90
长上下文推理KV cache 随长度线性94GB 的 KV cache 空间优于 80GB 桥84
大模型训练—PCIe 互联受限——大规模训练看 HGX SXM 系62
NVIDIA 数据中心场景官方图
NVIDIA 数据中心场景(官方图 · NVIDIA 官网;H100 NVL 产品图待补)

软件与生态ECOSYSTEM

项目要求 / 现状
CUDAHopper 代(计算能力 9.0)——CUDA 11.8 起支持
框架PyTorch / TensorFlow / vLLM / TensorRT 全支持
MIG最多 7 实例 @ 12GB
驱动NVIDIA 数据中心驱动线(与 HGX H100 共用)

采购与验货PROCUREMENT

H100 NVL 采购的验货要点(三项):

1
显存容量核对
94GB HBM3——nvidia-smi 实测核对,94GB 对 80GB 价差大,混充是常见风险。
2
MIG 切分实测
7 实例切分功能实测——多租户推理场景的核心验收项。
3
编解码器实测
7×NVDEC 转码并发实测——视频场景的核心验收指标。

验收速查QUICK CHECK

H100 NVL 四步速查:

1
身份识别
nvidia-smi:H100 NVL 型号、94GB 显存、ECC 状态——与合同逐项对表。
2
满载烤机
400W 档满载:温度平稳、零 ECC 报错(判例框架口径)。
3
FP8 算力
FP8 基准实测(≥80% 合格,推算口径)——推理产线的实际吞吐锚点。
4
MIG 切分
7 实例切分功能实测——多租户场景的核心验收项。

运输与交付LOGISTICS

1
跨境流通合规
H100 NVL 的对华管制状态同 H100——跨境采购合规以专业意见为准,本库不构成法律意见。

术语卡GLOSSARY

NVL 命名

NVIDIA 产品里 NVL 后缀 = 带 NVLink 桥接的 PCIe 卡形态——H100 NVL 通过 2/4-way NVLink 桥接实现 600GB/s 卡间互联(非 SXM 基板全互联)。

94GB HBM3

H100 NVL 的显存规格:94GB HBM3(较 H100 PCIe 的 80GB HBM2e 提升 17.5%),3.9TB/s 带宽——大模型推理的显存天花板在 PCIe 形态里的重要提升。

NVLink 桥接器

NVLink Bridge:2 卡或 4 卡之间的物理桥接硬件——不经过 PCIe Switch,直接卡对卡 NVLink 互连。H100 NVL 的桥接带宽 600GB/s(对照 HGX 基板全互联 900GB/s)。

局限与争议LIMITS

  • PCIe 互联天花板:NVLink 桥接限 2/4 卡(600GB/s),大规模训练互联密度远低于 HGX SXM 基板(本库整理口径)。
  • FP64 非主打:FP64 30 TFLOPS——双精度 HPC 场景对照 A100(FP64 19.5 TFLOPS)虽高但非 Hopper 主打(公开报道口径)。
  • 训练 vs 推理定位:PCIe 形态+桥接互联——大规模训练看 HGX SXM 系,H100 NVL 的甜点位在推理与合规。
  • 功耗可配置的规划:350-400W 可配置——功耗档对机房供电与散热的弹性要求高,采购合同写明功耗档位。
  • 跨境流通政策变量:H100 NVL 的对华管制状态同 H100——跨境采购合规以专业意见为准,本库不构成法律意见。

行情说明MARKET NOTE

H100 NVL · 行情带暂未开通

H100 NVL 现货以原厂新品与整机拆机并行——本库诚实原则:不做行情带,价格以货主实际报价为准。

在售检索:萬安算交所大厅 ›(0 佣金撮合、数据因此中立)。

常见问题FAQ

H100 NVL 和 HGX H100 怎么选?

部署形态分界:PCIe 直插(标准 x86 服务器/塔式)选 NVL——HGX 基板整机(8 卡 NVLink 全互联)适合大规模训练集群。94GB 对 80GB 是显存升级。

H100 NVL 和 H200 NVL 怎么选?

显存直系升级:141GB 对 94GB(+50%)、带宽 4.8TB/s 对 3.9TB/s、FP8 算力同档——推理场景 H200 NVL 的单位显存成本更优。

H100 NVL 能用来训练吗?

PCIe 互联受限(600GB/s 桥接 vs HGX 900GB/s 全互联)——大规模训练看 HGX SXM 系,H100 NVL 的甜点位在推理与合规。

H100 NVL 验收测什么?

四步:身份识别(nvidia-smi 94GB/ECC)→ 400W 档满载烤机(温度/零 ECC 报错)→ FP8 算力基准(≥80% 合格,推算口径)→ MIG 7 实例切分实测。

H100 NVL 对华能买吗?

H100 NVL 的对华管制状态同 H100——2022-10 起纳入许可管理。大陆正规渠道无新卡销售,流通属存量与灰色地带。合规风险前置评估,本库不构成法律意见。
