Quantum-2 QM9700
概述OVERVIEW

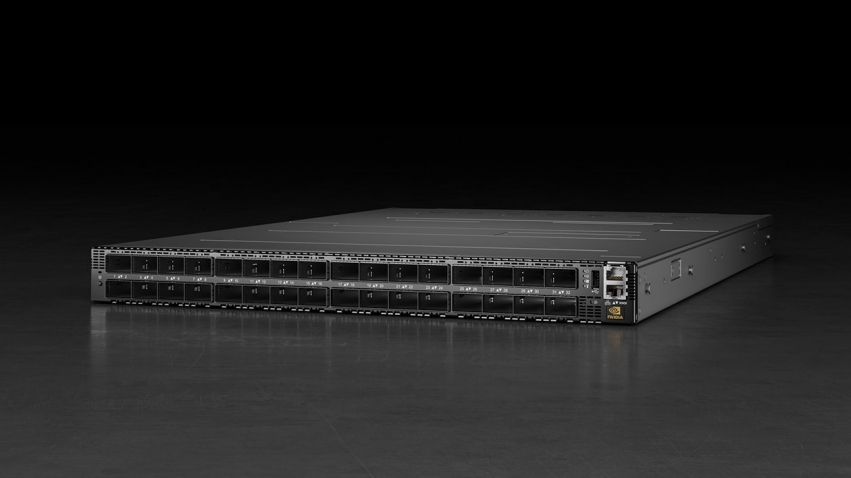

Quantum-2 QM9700（NVIDIA Quantum-2 QM9700 系列 1U NDR 交换机）是 NVIDIA 的 400G InfiniBand 旗舰交换机：1U 机身里塞下 64 个 400Gb/s NDR 端口（32 个 OSFP 笼位、每笼双口），聚合双向吞吐 51.2Tb/s、包转发率超每秒 66.5 亿包，核心是 Quantum-2 交换芯片（交换容量 25.6Tbps，官方规格页口径[2]）。
它是这一代 AI 集群织网的核心设备：与 ConnectX-7 网卡同场发布（2021，NVIDIA 新闻稿[1]），H100/H200/B300 世代的百卡千卡集群基本都跑在 QM9700 织出的 NDR fabric 上；SHARP 网内聚合与自适应路由让集合通信的流量在交换网里就地消化，是 NCCL 跑满带宽的网络侧前提（ServeTheHome 现场报道[3]）。
2026 年的现货市场，QM9700 是流通量最大的 NDR 交换机：集群扩建拆出的余量、项目整批与渠道库存三路并存。采购的核心变量是配件完整性与通电时长——OSFP 笼位模块、管理模块、电源风扇是否原装齐套，机房负载史直接决定残值。本词条不带行情带——价格以货主实际报价为准。
适用场景FIT
萬安指数（0–100）：本库按公开规格加权估算——容量 40% + 组网角色 30% + 生态 30%。90+ 旗舰级 · 75+ 优秀 · 60+ 可用 · 60 以下不适用。
沿革HISTORY
2021 年 4 月，NVIDIA 在 GTC 发布第七代 Mellanox InfiniBand（NDR 400G）与 Quantum-2 平台：QM9700 作为该平台旗舰交换机披露，单口 400G 较上代 HDR 200G 翻倍，In-Network Computing（含 SHARP 网内聚合）成为平台标配（NVIDIA 新闻稿[1]）。
2021 年秋，GTC Fall 现场 QM9700 与 ConnectX-7、BlueField-3 同台，400G 接入-交换-DPU 三件套成型（ServeTheHome 报道[3]）。此后随 H100 世代集群在全球铺开，QM9700 成为 AI 训练 fabric 的代名词。
2023-2025 年，规模部署期：Supercomputer 公开榜单上的大型 IB 集群大量采用 Quantum-2 织网；国内智算中心建设潮把 NDR 方案带成标配，QM9700 与 CX-7 网卡的配套流通量同步放大（公开报道口径）。
2026 年，现货定位成型：下一代 Quantum-X800（144×800G）已在 NVIDIA 公开路线图与产品页亮相（Quantum-2 平台页口径[4]），QM9700 转入存量与现货并行流通——400G NDR 仍是当前在营集群的主流织网。高端网络设备的跨境流通政策仍在演进，采购时以主管部门政策与专业意见为准（公开报道口径）。
技术规格SPECIFICATIONS
| 项目 | 规格（Quantum-2 QM9700 · 官方口径） |
|---|---|
| 端口配置 | 64 个 400Gb/s NDR 端口（32 个 OSFP 笼位 × 每笼 2 口），无阻塞 |
| 聚合吞吐 | 51.2Tb/s（双向聚合） |
| 交换芯片 | NVIDIA Quantum-2 IC · 交换容量 25.6Tbps |
| 包转发率 | 超过每秒 66.5 亿包 |
| 网内计算 | SHARP（集合通信网内聚合）· 自适应路由 · RDMA |
| 管理 | QM9700 带 Intel Core i3（Coffee Lake）管理主机；QM9790 为无管理主机变体[2] |
| 形态 | 1U 机架式 |
| 同代变体 | QM9700 / QM9790 系列（管理与散热配置差异，详见官方文档） |
规格以 NVIDIA 官方规格页与用户手册为准（2026-10 口径）[2][5]；整机功耗、电源规格等细目以对应型号 datasheet 为准，本表未列=未实抓，不编。
400G NDR 三件套 · 组网角色FABRIC ROLES
| 角色 | ConnectX-7 | QM9700 | BlueField-3 |
|---|---|---|---|
| 身份 | 400G 接入网卡 | 64×400G IB 交换机 | DPU（数据处理器） |
| 带宽 | 单卡 400G | 聚合 51.2Tb/s（双向） | 400GbE / NDR 400G |
| 干什么 | 服务器进 fabric 的门 | 节点间无阻塞交换 | 网络/存储/安全卸载 |
| 选型一句话 | 集群接入标配 | NDR 织网核心 | 基础设施卸载专用 |
三件套同场发布于 2021（NVIDIA 发布稿[1]口径）；CX-7/BlueField-3 详见各自词条。
家族成员FAMILY
Quantum 家族按速率世代分档；QM9700 是 NDR 400G 世代旗舰，家族成员如下：
散热与部署COOLING
QM9700 是 1U 机架设备，前后风道强制散热——1U 塞下 64×400G，OSFP 光模块的发热是大头，满配光模块时整机功耗显著高于空配（具体功耗以所配模块与电源配置为准，官方文档口径）。部署前要对表三件事：机柜电力（满配 NDR 光模块的 1U 交换机要按整机电源额定复核机柜供电）、风道方向（前后风道与冷热通道规划一致，反风道机型要提前挑对）、OSFP 模块清单（笼位模块分 SR/DR/FR/2xFR 等传输距离档，混合布线时清单管理是日常运维的功课）。
管理侧：QM9700 带 i3 管理主机（QM9790 无），MLNX-OS 网络操作系统跑在管理主机上——二手采购时管理模块的登录状态与授权状态要列入验收（本库验货经验口径）。
组网适配FABRIC FIT
| 集群规模 | 典型拓扑 | QM9700 用量与角色 | 萬安指数 |
|---|---|---|---|
| 8-64 卡单机柜 | 1 台 QM9700 单层 | 1 台即全互联（64 口富余），后续扩机柜留口 | 88 |
| 百卡级 2-8 机柜 | leaf-spine 两层 | leaf+spine 各 2-8 台，无阻塞配比按 1:1 规划 | 94 |
| 千卡级 | 多平面 spine-leaf + 光互连 | 数十台量级，光模块数量按平面数×端口数估算 | 92 |
| 以太网集群 | 不适用 | QM9700 是 IB 交换机——以太网集群请看 Spectrum-4 SN5600 词条 | — |
规模档位为本库按公开 fabric 拓扑口径的整理（推算口径）；千卡级光模块预算常超过交换机本体（整理口径）。
图集GALLERY
实拍图随验货批次上架持续补充；AI 生成图不冒充实拍。
软件与生态ECOSYSTEM
| 项目 | 要求 / 现状 |
|---|---|
| 网络操作系统 | NVIDIA MLNX-OS（管理主机内置） |
| 网内计算 | SHARP 需交换机与网卡（CX-7）协同开启，NCCL 侧自动受益 |
| 路由 | 自适应路由（Adaptive Routing）——链路故障与拥塞下的自愈能力 |
| 监控 | perfquery / ibdiagnet 等 IB 诊断工具链（OpenSM 生态） |
| 配套网卡 | ConnectX-7（NDR 接入标配）；向下兼容 HDR/NDR200 接入 |
| 运维口径 | fabric 级健康检查（ibdiagnet 全网扫描）是集群例行功课 |
InfiniBand 生态经二十余年沉淀，大型集群运维工具链成熟；软件版本随时间演进，以 NVIDIA 官方发布为准。
采购与验货PROCUREMENT
QM9700 采购的验货要点（三项）：
完整六项压测判例见本词条「如何压测」节。
如何压测BENCH TEST
六项压测口径，数值判例全部按 QM9700 实锚：开箱识别 → 管理主机 → 端口带宽抽测 → SHARP/自适应路由功能 → 长稳烤机 → 配件与固件清点。
运输与交付LOGISTICS
OEM 与变体VENDORS
QM9700 以 NVIDIA 原厂整机为主流流通形态，家族变体与同代对照：
| 变体 | 差异 | 适用场景 | 2026 年现状 |
|---|---|---|---|
| QM9700 | 带 i3 管理主机（官方规格页口径[2]） | 独立 fabric 管理的集群 | 现货主流 |
| QM9790 | 无管理主机变体 | 集中控制器管理的超大 fabric | 项目流通 |
| Quantum-X800 | 144×800G（下一代） | X800 世代新集群 | 新品路线图（平台页口径[4]） |
| 上代 QM8700 | HDR 200G（Quantum-1） | 存量 HDR 集群扩容 | 存量流通 |
变体信息来自 NVIDIA 官方规格页与产品页[2][4]；具体配置以官方文档为准。
术语卡GLOSSARY
NDR 与 Quantum-2
NDR（Next Data Rate）是 InfiniBand 第五代速率规范：单口 400Gb/s；Quantum-2 是承载 NDR 的交换芯片与平台代号。上代 HDR 200G 对应 Quantum-1（QM8700），下一代 XDR 800G 对应 Quantum-X800。
OSFP 笼位
QM9700 的 64 个 400G 端口物理上是 32 个 OSFP 笼位——每个 OSFP 笼位可插双口模块（2×400G）。OSFP 体积大散热好，是 NDR 交换机侧的主流笼位标准，与网卡侧常见的 QSFP112 不可互插。
SHARP 网内聚合
集合通信的归约操作（如 AllReduce）在交换网内就地完成，数据不用全量到端点——NDR 世代大模型训练的效率引擎，需要交换机（QM9700）与网卡（CX-7）协同开启。
自适应路由
InfiniBand 的经典能力：链路拥塞或故障时流量自动绕行，fabric 自愈不中断——区别于以太网生成树协议的秒级收敛，IB 的自愈是微秒级的。
leaf-spine 织网
两级 Clos 拓扑：接入层（leaf）连服务器，核心层（spine）连 leaf，任意两卡之间等跳数等带宽——无阻塞 AI fabric 的标准结构，QM9700 的 64 口在两层结构里怎么分配是 fabric 设计的核心题。
局限与争议LIMITS
- 只讲 InfiniBand 一种语言：QM9700 是 IB 交换机，不能跑以太网——以太网 AI 网络要选 Spectrum-4 SN5600（见词条）。两种 fabric 路线的选型要先于设备选型（公开平台口径）。
- 满配功耗与机房门槛：1U 机身 64 个 400G 口，满配光模块时整机功耗按电源额定复核，机柜供电与散热预算要先行（本库整理口径，具体以电源配置为准）。
- 光模块是隐形大头：千卡级 fabric 的光器件预算常超过交换机本体——预算按「交换机+笼位模块+线缆」全链路算，别只看裸机价（本库整理口径，推算依据见「组网适配」）。
- 二手机的负载史分化：机房 7×24 退役机与项目余量机价差显著，风扇轴承、电源寿命与端口劣化都和通电时长强相关——「负载史三看」（上电时长/风扇噪音/灰尘堆积）是议价的基本功（本库验货经验口径）。
- 跨境流通政策变量：高端网络设备的出口管制政策持续演进（公开报道口径）——本库仅作政策演进提醒，具体判定以主管部门政策与专业意见为准，不构成法律意见。
行情说明MARKET NOTE
QM9700 现货以集群扩建余量、项目整批与渠道库存三路并行，配件齐套度、负载史与固件授权状态让价差显著——暂无可复核的统一行情快照，本库诚实原则：不做行情带，价格以货主实际报价为准。
在售检索：萬安算交所大厅 ›（0 佣金撮合、不参与交易，不掌握亦不推测成交价，数据因此中立）。行情快照积累充分后本节将切换为标准行情带。
价格节点大事记MILESTONES
常见问题FAQ
先选 fabric 路线再选设备：InfiniBand（QM9700+CX-7）开箱即用、延迟最低、SHARP/自适应路由自带；以太网（SN5600+Spectrum-X）生态通用、云管理成熟，但无损网络要调优。两者都是 2026 年 AI 集群主流方案，按团队运维经验与既有 fabric 定。
可以：NDR 交换机端口向下协商兼容 HDR 200G/NDR200 接入，老集群扩容不必一刀切换卡；但混速布线的模块清单管理复杂度上升，新集群建议统一 400G 档。
三步：配件齐套清点（笼位模块/电源/风扇）→ 上电验管理主机与 MLNX-OS → 配 CX-7 双机对打抽测端口带宽（≥8 口，判例框架口径）。机房退役机要加看「负载史三看」：上电时长、风扇噪音、灰尘堆积。
同代同芯片的兄弟型号：QM9700 内置 i3 管理主机（MLNX-OS 跑在本机），QM9790 无管理主机、靠集中控制器管理——小中型集群选 QM9700 省心，超大 fabric 集中管理选 QM9790（官方规格页口径）。
光模块/线缆是大头：32 笼位×双口的满配成本远超裸机；机柜电力按满配功耗复核；配套的 CX-7 网卡按节点数配齐。预算按「交换机+模块+网卡」全链路算，别只看裸机价。
