NVIDIA LinkX 线缆与光模块官方图（厂商图）
厂商图 · 萬安算力百科（NVIDIA 官网）

光模块与线缆

AI 机房互连 · DAC/AOC/光模块 · 基础设施词条

概述OVERVIEW

光模块与线缆是 AI 机房的第二大采购件——GPU 之外，把算力连成集群的互连层（NVIDIA 官方互连产品线 LinkX 的口径）按距离分三路：DAC 铜缆（≤3m 机柜内，无源零功耗）、AOC 有源光缆（2.5-5m 柜间）、光模块（DR 500m/FR 2km 跨机房——LinkX 官方距离矩阵口径[3]）。

AI 集群把它推成了千亿级赛道：NVL72 一柜的柜内铜缆约 5000 根（Scale-up 铜互连口径[5]），跨柜的每 GPU 光口速率按 200G→400G→800G 代际翻番（官方代际口径[5]）；国产厂商在全球光模块供应的头部地位由营收数据支撑——头部三家的季度营收量级已达十亿美元级（公开财报口径[6]）。

本词条是品类选型词条：讲三路互连的选型逻辑、规格档位与厂商格局。互连件无统一行情，价格以货主实际报价为准。

适用场景FIT

萬安指数（0–100）：按互连场景匹配度加权（品类特化口径）。

机柜内 Scale-up92萬安指数
NVL72 柜内约 5000 根铜缆（口径[5]）——黄仁勋公开讲稿：1-2 米内铜互连高可靠、能效、低成本（讲稿口径[5]）。
跨柜 Scale-out90萬安指数
800G DR4 光模块（500m/18W，官方文档口径[3]）扛起柜间 fabric——每 GPU 光口速率按代际翻番。
跨机房 / 数据中心间82萬安指数
800G ZR+ 相干方案达 500-1000km（Marvell 公开产品口径[6]）——数据中心互连 DCI 的长距档。
CPO 前瞻70萬安指数
共封装光学（CPO）交换机（NVIDIA 官方口径：144×800G/409.6Tb/s/能效 5×[5]）——下一代机房的能效路线图。

沿革HISTORY

2023-2024 年，AI 需求引爆互连层：H100 集群的大规模部署把 400G 光模块需求推高，800G 随 H200/Blackwell 世代起量——光模块从电信周期切换到 AI 周期（行业口径[6]）。

2024 年 3 月，NVIDIA GTC 发布 X800 世代：Quantum-X800/Spectrum-X800 交换平台配套 800G 互连——LinkX 产品线的距离矩阵（DAC 3m/LACC/AOC/DR 500m/FR 2km）成为 AI 机房布线的官方参照（官方产品线口径[3]）。

2025 年，国产头部营收兑现：中际旭创、新易盛等国产光模块厂商的 AI 相关营收高速增长（公开财报口径：头部厂商季度营收达十亿美元级[6]）——全球光模块供应的头部格局由中国厂商领衔（财报口径支撑，份额百分比未核验不写）。

2025-2026 年，CPO 元年：NVIDIA 发布共封装光学（CPO）交换机——144×800G/409.6Tb/s、官方口径能效 5×（官方产品页口径[5]）；Marvell 32.5 亿美元收购 Celestial AI 进军 CPO（公开报道口径[6]）——光互连的技术路线竞争进入新阶段。

规格档位SPEC TIERS

档位距离 / 规格场景口径
DAC 铜缆≤3m（无源）机柜内 GPU↔交换机LinkX 官方矩阵[3]
LACC 有源铜缆2.5-5m · 约 4W近距柜间LinkX 官方矩阵[3]
800G DR4 光模块500m · 18W max（2W 低功耗档）· CMIS 4.0 · MPO-12 APC跨柜/机房内 fabricNVIDIA MMS4A20 文档口径[3]
FR 光模块2km跨机房LinkX 官方矩阵[3]
800G ZR+ 相干500-1000km@800G · 400G@2500kmDCI 数据中心互连Marvell 公开产品口径[6]
CPO 交换NVIDIA Q3450-LD：144×800G · 409.6Tb/s下一代机房能效路线NVIDIA CPO 官方页[5]

档位为 NVIDIA 官方产品线与公开厂商资料的整理（2026-10 口径[2][4][5]；具体兼容列表以交换机厂商官方文档为准。

厂商格局VENDORS

光模块与互连件的供应格局（公开财报与实测报道口径[3][5]；本库不构成采购推荐）：

阵营代表定位
NVIDIA 自有LinkX 线缆与模块产品线与自家交换机/GPU 生态绑定，距离矩阵官方背书[3]
国产头部中际旭创 / 新易盛公开财报口径：季度营收达十亿美元级、AI 相关高速增长（2026 Q1 口径[6]）——全球供应头部地位由营收支撑
国际厂商Coherent / Lumentum / MarvellCoherent 高速增长、Lumentum 季度营收 $808M 量级、Marvell 32.5 亿美元收购 Celestial AI 进军 CPO（公开报道口径[6]）
国内梯队光迅科技 / CIG 等800G 放量梯队（公开报道口径[6]）

厂商信息来自公开财报与 LightCounting 行业口径[5]；份额百分比未经原文核验不写，是本库纪律。

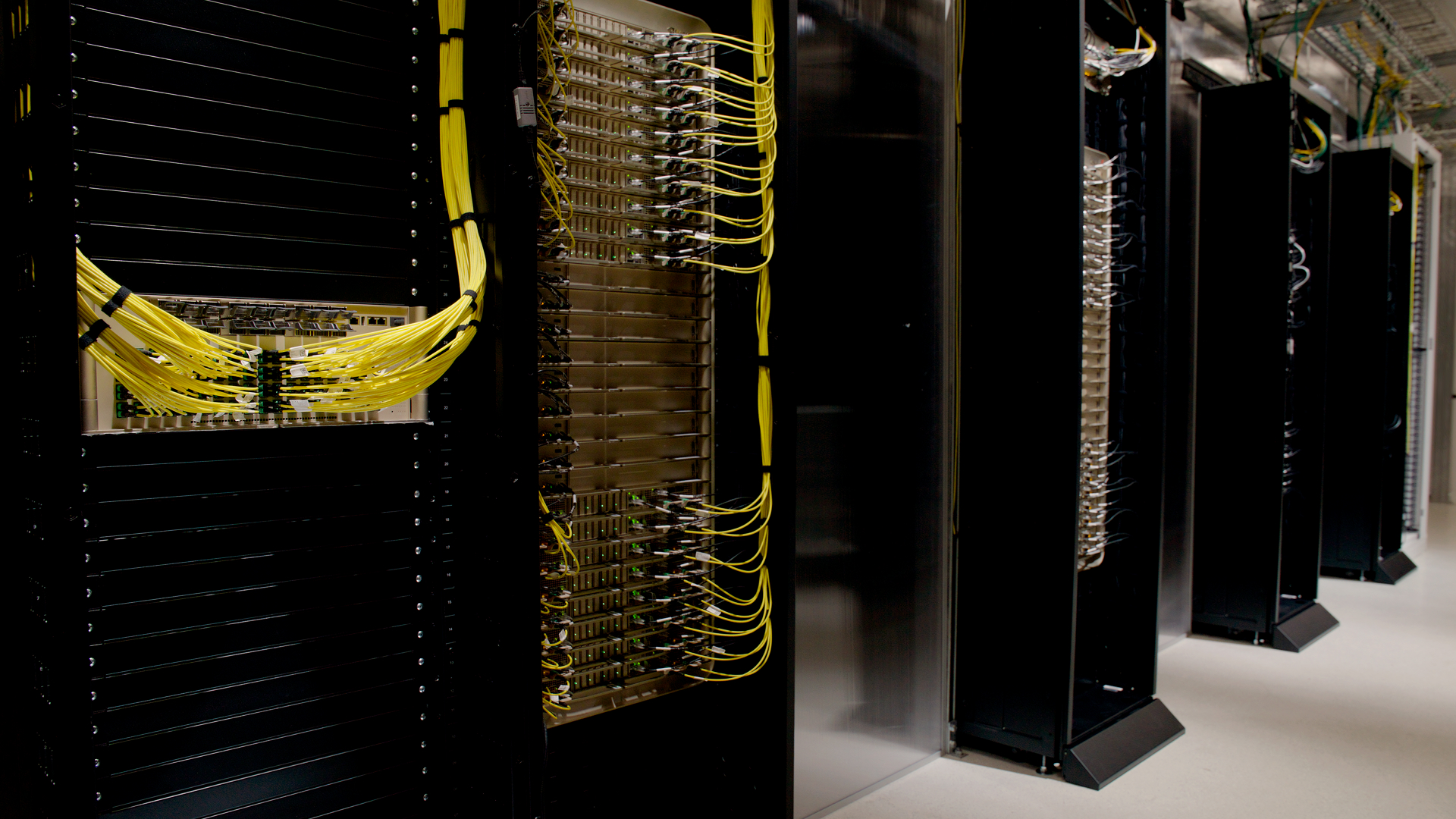

NVIDIA LinkX 线缆与光模块官方图
NVIDIA LinkX 线缆与收发器（官方图 · NVIDIA 官网）

部署与配套DEPLOYMENT

互连件的部署纪律：按距离选三路（机柜内 DAC/近距 AOC/长距光模块——LinkX 矩阵口径[3]）、兼容列表核对（交换机与网卡厂商的模块兼容清单逐个对——第三方模块的兼容性与质保是常见坑）、功耗预算（800G 光模块单只 18W 级口径[3]——一柜几百只的累计功耗要进机柜散热账）。

CPO 路线的运维提示：共封装光学把光引擎搬进交换机封装——模块级热插拔的传统运维模式改变，故障域与备件策略随之调整（本库整理口径）。

采购与验收PROCUREMENT

互连件采购的验收要点（三项）：

1
兼容列表先行
模块与交换机/网卡的兼容列表逐个核对（厂商官方文档口径）——「物理插得上」不等于「链路训练通过」。
2
批量抽测误码率
批量到货按比例抽测链路误码率与眼图（判例框架口径）——光模块的暗伤靠误码测试暴露，抽测比例宁高勿低。
3
长期供应与备件
光模块代际迭代快（200G→400G→800G→1.6T）——备件采购与代际停产节奏对表，避免三年后买不到同款。

术语卡GLOSSARY

DAC 铜缆

Direct Attach Copper 无源铜缆：≤3m 矩离、零功耗、成本最低——机柜内 GPU↔交换机的默认互连（NVL72 柜内约 5000 根铜缆口径[5]）。

AOC 有源光缆

Active Optical Cable：两端带光收发的定制长度光缆——2.5-5m+ 的柜间互连档（LinkX 矩阵口径[3]），比 DAC 传得远、比光模块方案省心。

DR4 / FR

光模块的距离规格代号：DR=500m（单模 4 并联）、FR=2km（单模单波）——800G DR4 单只 18W max、CMIS 4.0 管理（NVIDIA 文档口径[3]）。

CPO 共封装光学

Co-Packaged Optics：光引擎与交换芯片共封装——NVIDIA 官方口径 144×800G/409.6Tb/s/能效 5×（产品页口径[5]），下一代机房的能效路线。

GPUDirect RDMA

存储/网络数据直达 GPU 显存的通路（绕过 CPU）——互连件（网卡+模块+线缆）的质量直接决定这条通路的误码与吞吐表现。

局限与争议LIMITS

  • 兼容性是最大的坑：第三方模块与交换机的兼容列表差异、固件握手失败——「插得上」不等于「跑得稳」，兼容列表核对与批量误码抽测是底线（本库整理口径）。
  • 代际迭代快：200G→400G→800G→1.6T 的节奏下，模块资产贬值快——采购批量与代际切换节奏对表（本库整理口径）。
  • 功耗账容易漏：800G 光模块单只 18W 级（文档口径[3]）——几百只的累计功耗与散热要进机柜账，CPO 是能效解法但生态尚早期（官方口径[5]）。
  • 市占与份额数据纪律：行业份额报告常被二手转述失真——本页厂商格局以财报营收为支撑、份额百分比未核验不写（本库纪律，同整体口径）。
  • 本词条为品类视角：交换机与网卡详见各自词条（QM9700/SN5600/CX-7/BlueField-3）；本页聚焦互连件品类。

行情说明MARKET NOTE

光模块与线缆 · 行情带暂未开通

互连件以项目配套采购为主流（代际/距离/批量差异大）——本库诚实原则：不做行情带，价格以货主实际报价为准。

在售检索：萬安算交所大厅 ›（0 佣金撮合、数据因此中立）。

常见问题FAQ

DAC、AOC、光模块到底怎么选？

按距离：机柜内 ≤3m 用 DAC（零功耗最便宜）、柜间 2.5-5m 用 AOC、跨机房 500m+ 用光模块（DR/FR 档）——LinkX 官方矩阵是参照系，混用会浪费预算或传不过去。

800G 光模块一只功耗多大？

量级参考：800G DR4 单只 18W max（另有 2W 低功耗档，NVIDIA 文档口径）——一柜几百只的累计功耗要进机柜散热账；CPO 路线的能效优势（官方口径 5×）就是冲这个来的。

第三方光模块能用吗？

看兼容列表：交换机/网卡厂商的官方兼容清单逐个核对——物理可插不等于链路稳定，第三方模块的固件握手与质保是常见坑；批量采购前批量误码抽测。

NVL72 柜内为什么用铜不用光？

黄仁勋公开讲稿口径：1-2 米内铜互连高可靠、高能效、低成本——柜内 NVLink 域用铜缆背板（约 5000 根），跨柜才上光——「铜做 scale-up、光做 scale-out」是 NVIDIA 的公开技术路线。

CPO 是什么，现在要跟进吗？

共封装光学：光引擎与交换芯片封装在一起（NVIDIA 官方口径 144×800G/409.6Tb/s/能效 5×）——技术路线确定但生态早期，普通采购者关注即可，超大规模机房是首批用户。

QM9700SN5600ConnectX-7Quantum-X800GB200 NVL72BlueField-3LinkX 产品线CPO 共封装光学GPUDirect Storage

选型对照与延伸EXPLORE

互连的上游 · 交换机词条按需求选机型 · 选型器大厅检索在售货源 ›

参考资料REFERENCES

  1. NVIDIA 官网 — LinkX 互连产品线（距离矩阵与产品口径，2026-10）　https://www.nvidia.com/en-us/networking/interconnect/
  2. NVIDIA 官方文档 — MMS4A20：800G DR4 光模块规格（500m/18W/CMIS 4.0）　https://networking-docs.nvidia.com/
  3. NVIDIA 官网 — 共封装光学（CPO）交换机产品页（144×800G/409.6Tb/s 口径）　https://www.nvidia.com/en-us/networking/interconnect/
  4. ServeTheHome — NVL72 铜互连与集群实测报道（Scale-up 口径）　https://www.servethehome.com/
  5. LightCounting — 光模块行业公开口径（营收与增长数据，2026）　https://www.lightcounting.com/
  6. 在售检索 — 萬安算交所（0 佣金撮合；互连件暂无行情快照，价格以货主报价为准）　https://www.aixx.vip/hall.html
版本与勘误｜本词条由算力百科编辑部维护，AI 辅助起草、人工核验事实。更新于 2026-10-10 · 版本 v1.0 · 历次改动均留痕可查。发现错误？欢迎通过勘误通道提交，核实后公开修正并记入版本史。
