L40S
概述OVERVIEW

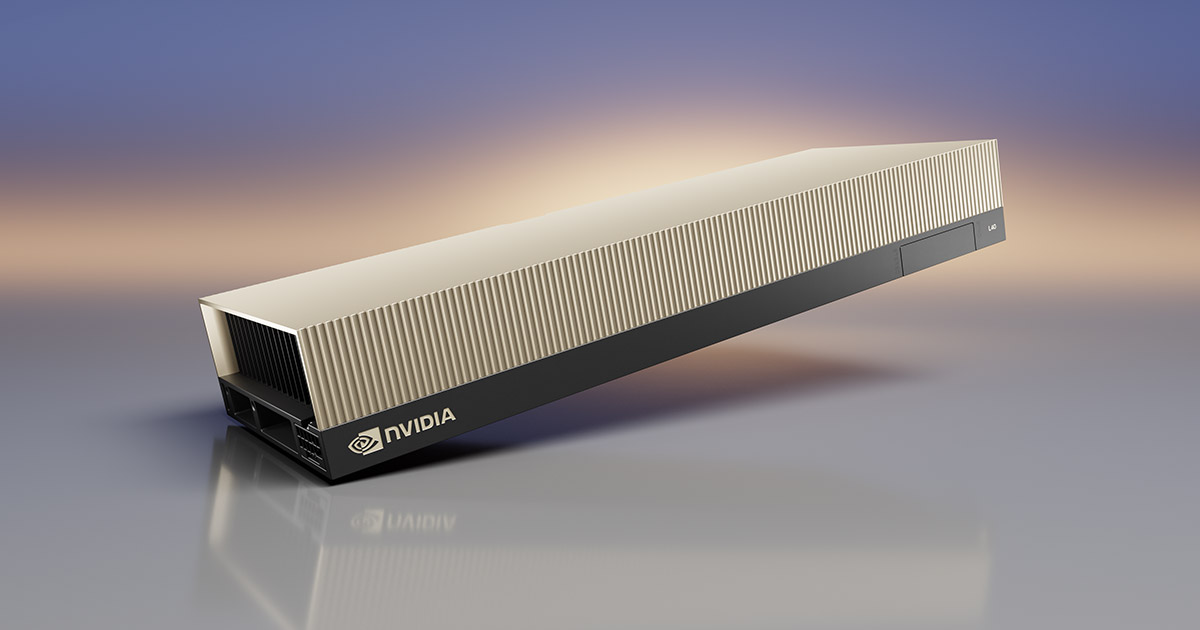

L40S是 NVIDIA Ada Lovelace 架构的PCIe 双槽数据中心 GPU：48GB GDDR6 ECC、FP8 Tensor Core 1,466 TFLOPS（稀疏口径）、FP32 91.6 TFLOPS，350W 双槽被动形态——官方给它的定位是「渲染与推理兼顾的双能卡」：图形（3×NVENC/3×NVDEC 含 AV1、RT Core 212 TFLOPS）与 AI 推理（FP8/INT8）一台机器全包（NVIDIA 官方规格口径[1]）。
它在国内现货市场的走红逻辑很朴素：48GB 大显存 + PCIe 即插即用 + 不占 NVLink 资源——不需要 HGX 基板、不需要整机定制，普通 2U 服务器插上就能跑 70B 级量化推理与 SD/视频生成管线。它是 2024-2026 年推理侧走量最大的数据中心卡之一（本库验货经验口径），也是「AI 推理 + 渲染农场 + 视频转码」混合业务的最优解之一。
买 L40S 的三件事：与 L40/L40S 的价差核对（差 2 TFLOPS 的 FP32 与 50W 功耗，价差要对得上）、16-pin 供电转接（老电源要合规转接线）、Secure Boot 与 NEBS 认证状态（企业合规场景的硬指标，官方规格口径[1]）。本词条不带行情带——价格以货主实际报价为准。
适用场景FIT
萬安指数（0–100）：本库按公开规格加权估算——显存 40% + 互联 30% + 生态 30%，按场景调权。
沿革HISTORY
2023 年，L40S 发布：Ada Lovelace 架构的 L40 升级版——FP32 91.6 TFLOPS（L40 为 90.5）、同款 48GB GDDR6 与 3×NVENC/3×NVDEC，主攻「生成式 AI 推理+图形」双能定位（NVIDIA 官方规格与产品线口径[1][2]）。
2024 年，推理走量期：生成式 AI 推理需求爆发，L40S 以「48GB + PCIe 即插即用」的组合成为推理侧走量主力——视频生成管线（SD/可灵类）、大模型量化推理、转码农场三线并进（本库整理口径）。
2025-2026 年，现货主力地位延续：更新的 RTX 6000 Ada（工作站线）与 L40（原版）并行流通，L40S 凭借 FP8 与 NEBS 认证保持推理侧性价比甜点位。后续 Ada 后继产品线随 NVIDIA 公开路线图演进。跨境流通政策仍在演进，采购时以主管部门政策与专业意见为准（公开报道口径）。
技术规格SPECIFICATIONS
| 项目 | 规格（NVIDIA L40S · 官方口径） |
|---|---|
| GPU 架构 | NVIDIA Ada Lovelace |
| 单卡显存 | 48GB GDDR6 with ECC |
| 显存带宽 | 864GB/s |
| CUDA / Tensor / RT 核心 | 18,176 CUDA · 568 个第四代 Tensor Core · 142 个第三代 RT Core（RT 性能 212 TFLOPS） |
| FP32 | 91.6 TFLOPS |
| TF32 Tensor | 183 TFLOPS（稀疏 366） |
| BF16 / FP16 Tensor | 362.05 TFLOPS（稀疏 733） |
| FP8 / INT8 Tensor | 733 TFLOPS（稀疏 1,466） |
| 编解码器 | 3× NVENC | 3× NVDEC（含 AV1 编解码） |
| 主机接口 | PCIe Gen4 x16（双向 64GB/s） |
| 功耗 / 供电 | 350W · 1× 16-pin |
| 形态 | 4.4"(H) × 10.5"(L) 双槽 · 被动散热 |
| 显示输出 | 4× DisplayPort 1.4a |
| 安全 / 认证 | Secure Boot with Root of Trust · NEBS Ready Level 3 |
| MIG / NVLink | 不支持 MIG · 不支持 NVLink（PCIe 独立卡定位） |
规格以 NVIDIA 官方快照为准（2026-10 口径[1]，与本库薄卡逐条对账一致）；「稀疏」为官方以星号标注口径，dense 减半。
L40 家族对照L40 FAMILY
| 项目 | L40 | L40S（本词条） | L40S vs L40 一句话 |
|---|---|---|---|
| FP32 | 90.5 TFLOPS | 91.6 TFLOPS | FP32 差 1 档、功耗差 50W、价差要匹配——推理优先选 L40S，纯渲染预算敏感看 L40 |
| 功耗 | 300W | 350W | |
| 显存 | 48GB GDDR6 ECC | 48GB GDDR6 ECC |
L40 对照为本库薄卡同款官方快照口径；L40S 的 FP8/INT8 提升来自频率与供电强化（同架构）。
家族成员FAMILY
Ada Lovelace 数据中心卡家族按定位分档；L40S 是推理/图形双能档：
散热与部署COOLING
L40S 是 4.4 英寸高 × 10.5 英寸长的双槽被动卡（350W、1× 16-pin 供电）——被动散热依赖服务器强制风道，普通塔式工作站插卡要加涡轮风扇方案。部署三对表：供电（16-pin 接口，老电源用合规转接线，350W 满载线材规格核好）、PCIe Gen4 槽位直连（x16 直连 CPU，过 switch 吃带宽）、风道（双槽被动卡对机箱风道敏感，满载 350W 的进风温度要控制）。
多卡部署：2U 服务器常见 2-4 卡配置，4 卡满载 1.4kW 的风道压力要认真算——L40S 无 NVLink 意味着多卡是「并列算力」而非「互联域」，推理与渲染场景正好，训练场景不适用。
模型适配MODEL FIT
| 模型 / 场景 | 显存需求（FP16 估算） | L40S 部署口径 | 萬安指数 |
|---|---|---|---|
| 70B 级量化推理 | INT4/FP8 约 35-40GB | 单卡 48GB 临界可跑（KV cache 精打），双卡余量舒适 | 84 |
| SD / 视频生成管线 | FP16 8-24GB | 单卡多并发，FP8 加速管线流畅 | 88 |
| 视频转码农场 | —（编解码器负载） | 3×NVENC/3×NVDEC 含 AV1，转码密度行业标杆 | 90 |
| 大模型训练 | — | 无 NVLink/无 MIG——训练场景不适用（对照 A100/H100 词条） | 45 |
显存按 FP16 权重 ≈ 参数量 × 2 字节估算（推算口径，未含 KV cache）；量化部署的精度策略随框架而定。
图集GALLERY
软件与生态ECOSYSTEM
| 项目 | 要求 / 现状 |
|---|---|
| CUDA | Ada 架构（计算能力 8.9）——CUDA 11.8 起完整支持，现役 12.x 全覆盖 |
| 框架 | PyTorch / TensorFlow / vLLM 全支持（推理侧生态成熟） |
| 图形栈 | Omniverse / DCC 全支持——4×DP 1.4a 直连显示器（数据中心卡少见） |
| 虚拟化 | vGPU 支持（RTX vWS/vPC 授权口径）——VDI 与云工作站方案成熟 |
| 驱动 | NVIDIA 数据中心驱动线（与 A/H 系共用） |
Ada 生态与 Ampere 共享 CUDA 主线；vGPU 授权类型按使用场景采购（官方口径）。软件版本随时间演进，以 NVIDIA 官方发布为准。
采购与验货PROCUREMENT
L40S 采购的验货要点（三项）：
完整六项压测判例见本词条「如何压测」节。
如何压测BENCH TEST
六项压测口径，数值判例全部按 L40S 实锚：开箱识别 → 单卡烤机（350W）→ FP8/INT8 算力 → 编解码并发 → 图形渲染 → 长稳烤机。
运输与交付LOGISTICS
术语卡GLOSSARY
双能卡（渲染+AI）
L40S 的产品定位：RT Core 图形能力 + FP8 AI 推理能力同卡兼备——渲染农场白天渲染、夜里跑推理，一台机器两用（官方定位口径）。
AV1 编解码
新一代视频编码标准（同画质码率比 H.264 省约 30-50%，行业口径）：L40S 的 3×NVENC/3×NVDEC 均含 AV1——流媒体与云游戏场景的带宽成本利器。
NEBS Level 3
电信级设备认证（Network Equipment-Building System）：抗震、散热、可靠性达电信机房标准——L40S 的 NEBS Ready 认证让它能进运营商级机房（官方规格口径）。
Secure Boot with Root of Trust
硬件信任根安全启动：固件签名校验防篡改——企业合规与政企采购的安全底线项（官方规格口径），验货时安全启动状态列入检查。
16-pin 供电
新一代 PCIe 供电接口（CEM5 规格系）：单接口供 350W+——老电源需要合规转接线，转接线质量是 L40S 稳定运行的隐性变量。
局限与争议LIMITS
- 无 NVLink 无 MIG：多卡是并列算力而非互联域，且不能切分多租户——训练场景不适用、多租户池化不如 A/H 系（官方规格口径[1]），选型别错位。
- PCIe Gen4 的带宽天花板：Gen4 x16 双向 64GB/s——数据吞吐密集的推理负载（大 KV cache 流转）受主机带宽约束，Gen5 平台才能解放（本库整理口径）。
- 转接线是隐性故障源：16-pin 供电的老电源转接线质量参差，满载发热与松动是返修常见原因（本库验货经验口径）——原装线与合规转接是底线。
- 显存代差：GDDR6 864GB/s 对 H 系 HBM3e 的数 TB/s 带宽——大模型训练与超大 KV cache 场景差距明显，L40S 的甜点位在推理与图形而非训练。
- 跨境流通政策变量：Ada 架构数据中心卡在出口管制的清单语境内（公开报道口径）——跨境采购合规以专业意见为准，本库不构成法律意见。
行情说明MARKET NOTE
L40S 现货以原厂新品与整机拆机并行，成色与渠道让价差存在——暂无可复核的统一行情快照，本库诚实原则：不做行情带，价格以货主实际报价为准。
在售检索：萬安算交所大厅 ›（0 佣金撮合、不参与交易，数据因此中立）。行情快照积累充分后本节将切换为标准行情带。
价格节点大事记MILESTONES
常见问题FAQ
推理与 AI 场景选 L40S：FP8/INT8 算力翻倍（733/1,466 对 L40 的 362/733 稀疏口径）、功耗 350W 对 300W——推理吞吐的差距大于价差；纯渲染预算敏感看 L40。
量化后可以：INT4/FP8 约 35-40GB 对 48GB 显存临界可跑（KV cache 精打），双卡余量舒适；FP16 原版 140GB 装不下——量化部署是 L40S 的主流姿势。
不建议：无 NVLink（多卡无互联）、无 MIG（不能切分）——训练场景既缺互联又缺切分能力。L40S 的定位在推理、转码与图形，训练看 A100/H100/B300 词条。
三件：nvidia-smi 甄别 L40 冒充（FP32 91.6 对 90.5、350W 对 300W）、16-pin 供电与转接线状态（返修常见原因）、NVENC/AV1 编解码实测（转码场景核心卖点）。金手指与散热器原装性目检。
要加涡轮风扇：L40S 是双槽被动卡（无风扇），塔式工作站风道推不动 350W 被动散热——主动散热转接架或机架式服务器是正确姿势；另外 16-pin 供电与 Gen4 x16 槽位也要核。
