NVIDIA H200 NVL

141GB HBM3e+4.8TB/s单卡装下700亿参数全量,2/4路NVLink桥接900GB/s,600W内风冷可托管,大显存推理卡里的现货新贵

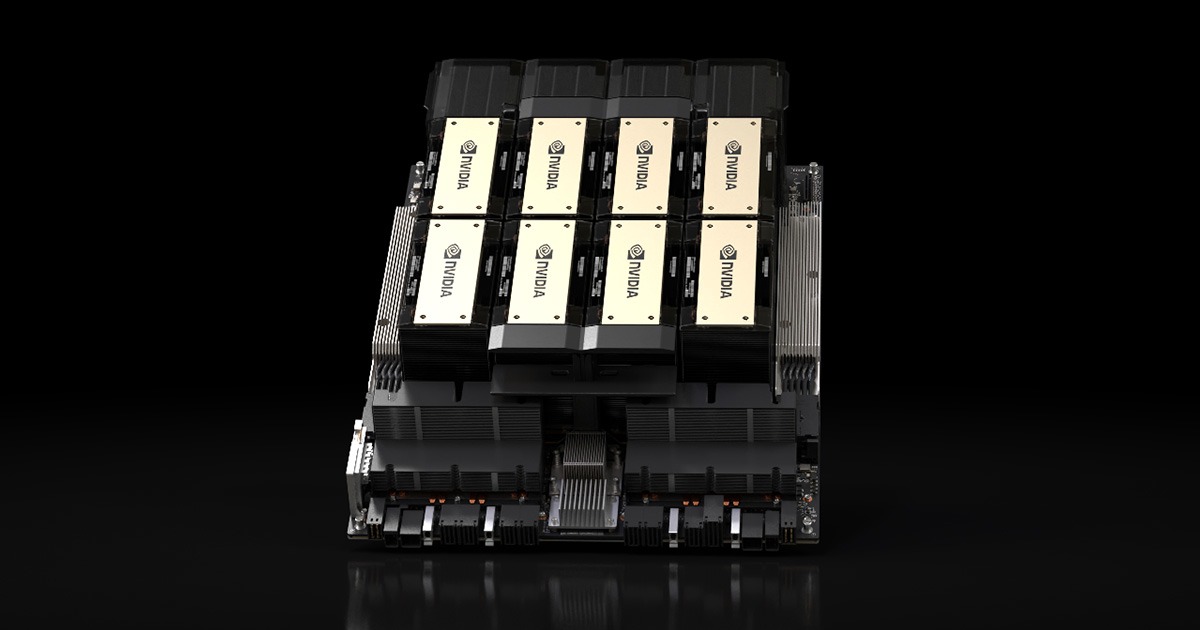

NVIDIA H200 NVL 厂商官方图

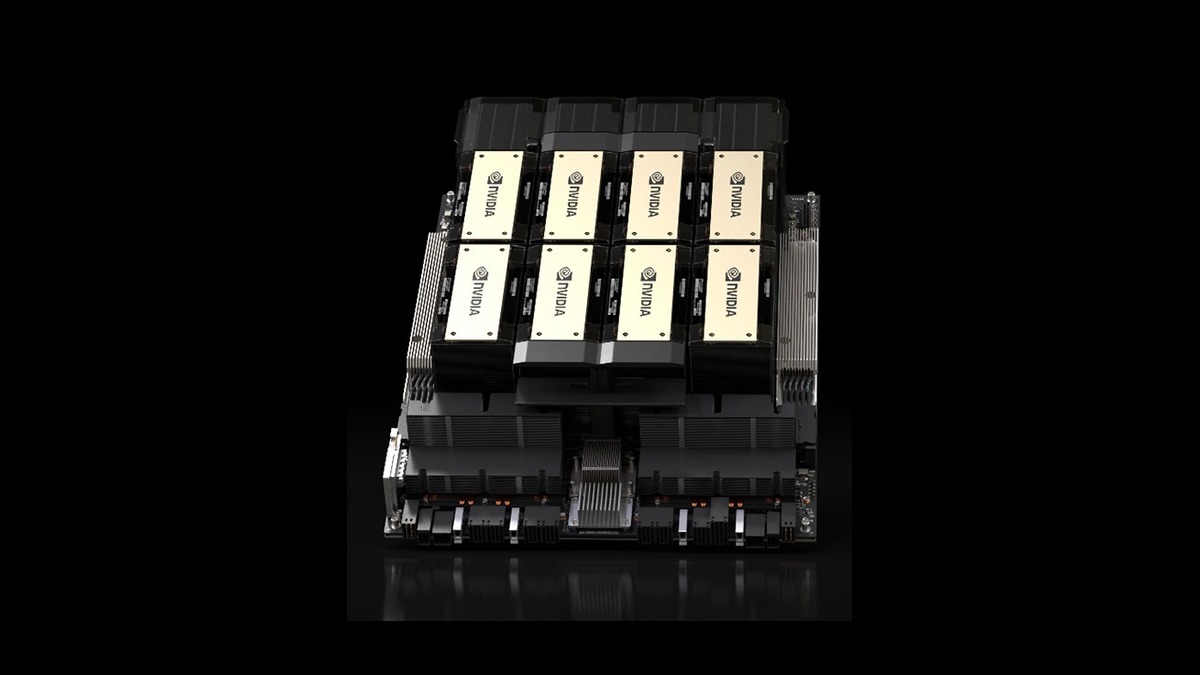

NVIDIA 厂商官方图

概述

NVIDIA H200 NVL是NVIDIA基于Hopper架构打造的数据中心GPU,采用PCIe双槽风冷形态,面向大显存推理与训练场景。其单卡搭载141GB HBM3e显存,是官方页面对外强调的核心特性,可在大容量模型场景下减少多卡拆分带来的复杂度。卡间可通过2路或4路NVLink桥接实现每GPU 900GB/s的互联带宽,也可走PCIe Gen5(128GB/s)与主机通信。该卡支持多实例GPU划分(最多7个实例,每个16.5GB)与机密计算,并附带NVIDIA AI Enterprise软件支持,典型用途包括大语言模型推理、多模态模型部署及视频解码类工作负载。

核心规格

架构NVIDIA Hopper
显存141GB
显存类型HBM3e
显存带宽4.8TB/s
FP64算力30 TFLOPS
FP64 Tensor Core60 TFLOPS
FP32算力60 TFLOPS
FP8算力3,341 TFLOPS
FP16算力1,671 TFLOPS
INT8算力3,341 TFLOPS
功耗TDPUp to 600W (configurable)
互联2- or 4-way NVIDIA NVLink bridge: 900GB/s per GPU | PCIe Gen5: 128GB/s
形态PCIe Dual-slot air-cooled
MIG切片Up to 7 MIGs @16.5GB each
编解码器7 NVDEC | 7 JPEG
机密计算Supported
规格已与官方基准快照对账(基准来源,采集 2026-10-09)· 价格以货主实际报价为准

适用场景

同族型号

型号显存功耗
NVIDIA A30 对比24 GB HBM2165 W
NVIDIA L40 对比48 GB GDDR6 with ECC300W
NVIDIA H800 对比80 GB HBM2e350 W
NVIDIA H100 NVL 对比94GB350-400W (configurable)
NVIDIA A2 对比16 GB GDDR640–60W (configurable)
NVIDIA A16 对比4x 16GB GDDR6250W
深度阅读:H200 · 厚词条

采购与验货要点

常见问题

H200 NVL和H200 SXM有什么区别?
两者同属H200产品线、基于相同的Hopper架构,主要差异在形态与部署方式:H200 NVL为PCIe双槽风冷设计,便于在标准服务器中部署与后续扩容;H200 SXM为SXM模组形态,需搭配专用基板。互联方面,H200 NVL通过2路或4路NVLink桥接实现每GPU 900GB/s的卡间带宽,并可回退到PCIe Gen5(128GB/s)通信。
单卡141GB显存跑大模型还需要多卡吗?
取决于模型参数量、量化精度与并发批次大小。H200 NVL的141GB HBM3e显存可以在单卡内容纳较大规模模型的权重与KV缓存,减少张量并行带来的通信开销;若模型更大或需要更高吞吐,可通过2路或4路NVLink桥接扩展为多卡实例,卡间900GB/s的互联有助于降低多卡推理的延迟损失。建议以目标模型的实际显存占用测算后再决定卡数。
H200 NVL支持把一张卡分给多个用户或任务使用吗?
支持。该卡具备多实例GPU(MIG)能力,单卡最多可划分为7个实例,每个实例拥有16.5GB显存,各实例之间资源隔离,适合多租户推理、开发测试等需要细粒度分配的场景。此外,H200 NVL也支持机密计算,可满足对数据安全有合规要求的部署。
